国标
HJ212 2017
环境HJ212-2017标准协议，主要用于连接采用污染物在线监控（监测）系统数据传输标准的数采仪①。
注①数采仪：数据采集传输仪，采集各种类型监控仪器仪表的数据、完成数据存储及与上位机数据传输通讯功能的单片机、工控机、嵌入式计算机、可编程自动化控制器（Programmable Automation Controller，PAC）或可编程控制器（PLC）等，简称数采仪。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

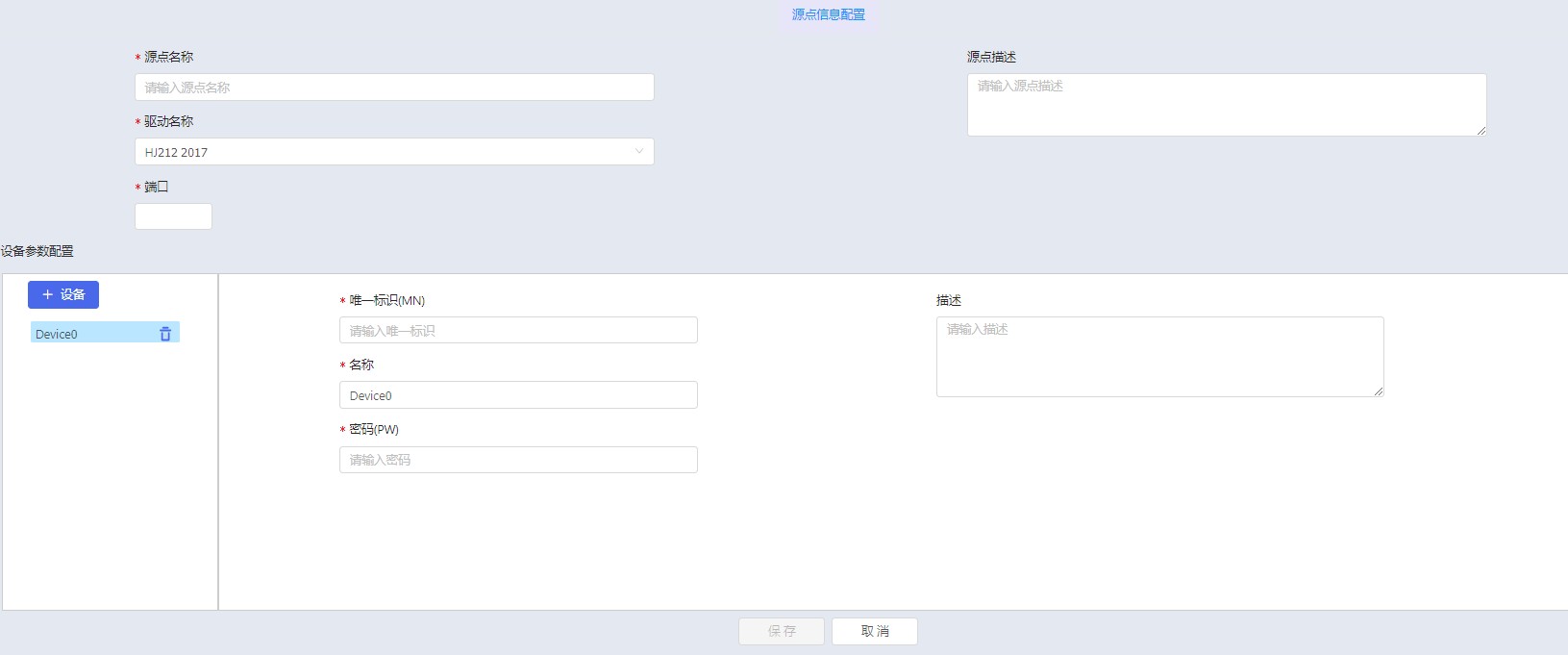

步骤2：输入源点名称、描述，驱动名称选择HJ212 2017，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 说明 |
|---|---|
| 端口 | 服务端口 |
步骤3：点击〔+设备〕按钮可添加多个设备，并配置设备参数，参数说明如下表。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *唯一标识（MN） | 数采仪设备唯一标识MN，与现场标识一致 | |
| *名称 | 设备名称 | 自动生成名称，建议使用默认值 |
| *密码 | 现场机访问密码 | |
| 描述 | 对设备的描述，便于使用者记住设备的特性 | / |
步骤4：点击〔保存〕按钮，配置完成。
新增标签
步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。

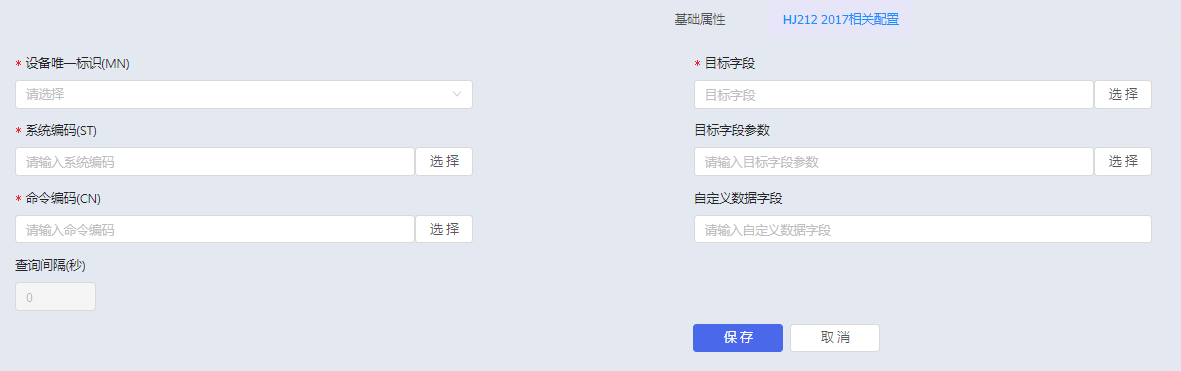

步骤2：基础属性内容输入，源点名称选择HJ212 2017驱动源点，系统自动增加相关配置属性。
| 参数名 | 说明 |
|---|---|
| *设备唯一标识 | 数采仪设备唯一标识MN，与现场标识一致 |
| *系统编码 | 选择系统编码。系统编码分为四类，每个类别表示一种系统类型： 10~29表示环境质量类别； 30~49表示环境污染源类别； 50~69表示工况类别； 91~99表示系统交互类别。 |
| *命令编码 | 选择命令编码。命令编码共四类： 1000~1999表示初始化命令和参数命令编码； 2000~2999表示数据命令编码； 3000~3999表示控制命令编码； 9000~9999表示交互命令编码。 |
| 查询间隔 | 采集器主动查询采点数据的时间间隔 |
| *目标字段 | 数据区的字段名(详见HJ212标准文档 表4 字段对照表) |
| 目标字段参数 | 目标字段中的xxxxxx或xxx的值 |
| 自定义数据字段 | 用户自定义CP字段值(不含&&),，某些数据需主动定时查询(无法订阅), 请求查询时此字段作为CP参数传入。如：命令编码3020(提取现场机信息)发起请求时的数据区可设置为CP=&&PolId=w01018;InfoId=i12001&& 目前命令编码为1011,1061,1063,3015,3017,3018,3019,3020时该字段有效。 |
步骤3：点击〔保存〕按钮，配置完成。
提示：更多HJ212 2017标准协议信息请参考《HJ212-2017污染物在线监控（监测)系统数据传输标准》。
HJ212 2005
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

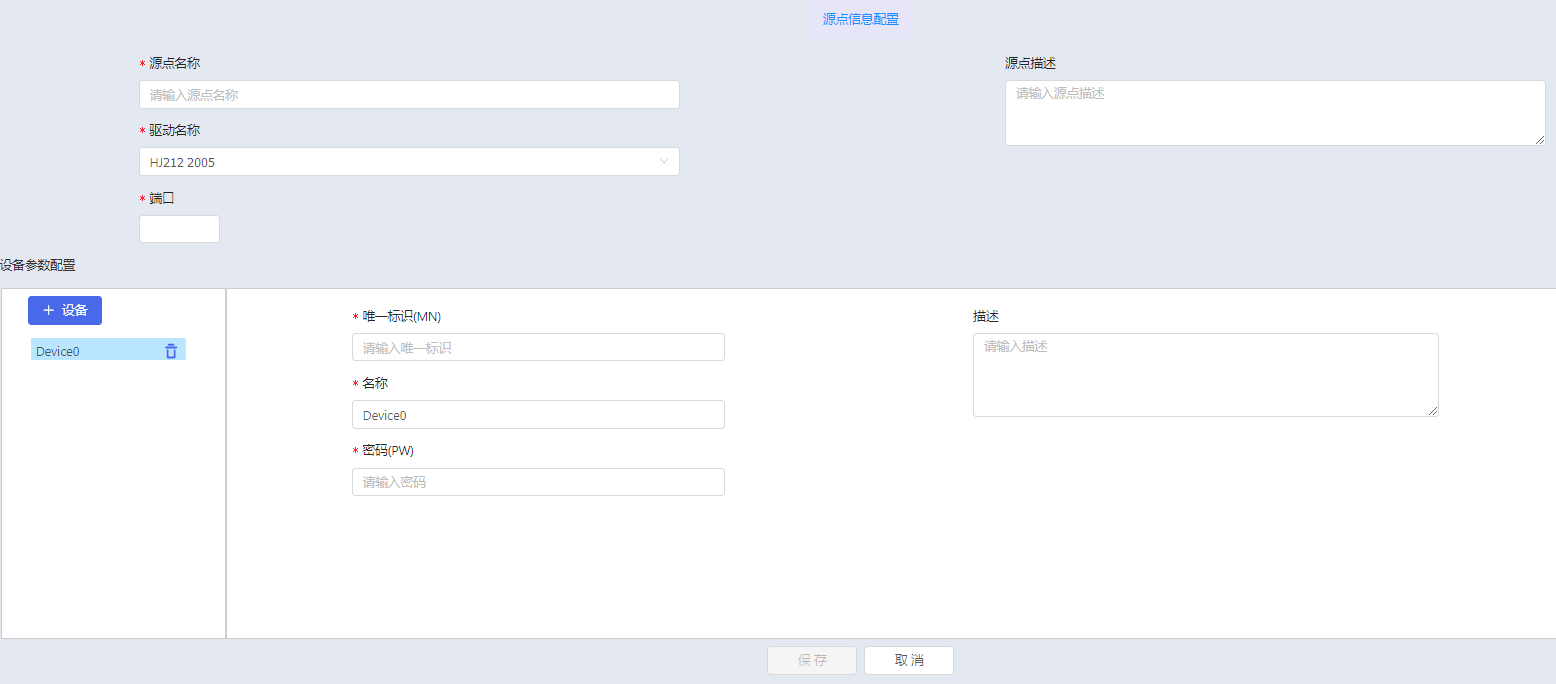

步骤2：输入源点名称、描述，驱动名称选择HJ212 2005，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 说明 |
|---|---|
| 端口 | 服务端口 |
步骤3：点击〔+设备〕按钮可添加多个设备，并配置设备参数，参数说明如下表。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *唯一标识（MN） | 数采仪设备唯一标识MN，与现场标识一致 | |
| *名称 | 设备名称 | 自动生成名称，建议使用默认值 |
| *密码 | 现场机访问密码 | |
| 描述 | 对设备的描述，便于使用者记住设备的特性 | / |
步骤4：点击〔保存〕按钮，配置完成。
新增标签
步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。

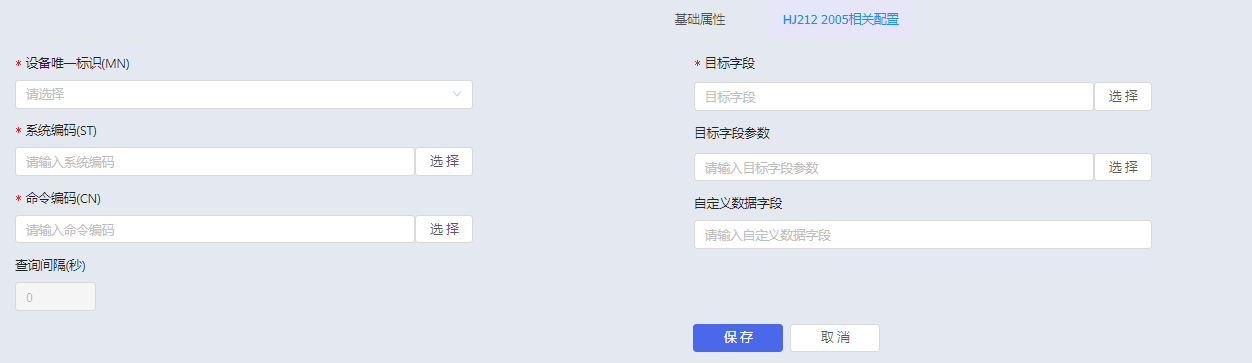

步骤2：基础属性内容输入，源点名称选择HJ212 2005驱动源点，系统自动增加相关配置属性。
| 参数名 | 说明 |
|---|---|
| *设备唯一标识（MN） | 数采仪设备唯一标识MN，与现场标识一致 |
| *系统编码（ST） | 21：地表水监测 22：空气质量监测 23：区域环境噪声监测 31：大气环境污染源 32：地表水体环境污染源 33：地下水体环境污染源 34：海洋环境污染源 35：土壤环境污染源 36：声环境污染源 37：振动环境污染源 38：放射性环境污染源 41：电磁环境污染源 91：系统交互 |
| *命令编码（CN） | 1000：设置超时时间及重发次数 1011：提取现场机时间 1012：设置现场机时间 1061：提取实时数据间隔 1062：设置实时数据间隔 1072：设置现场机密码 2011：取污染物实时数据 2021：取设备运行状态数据 2031：取污染物日历史数据 2041：取设备运行时间日历史数据 2051：取污染物分钟数据 2061：取污染物小时数据 3011：校零校满 3012：即时采样命令 3013：设备操作命令 3014：设置设备采样时间周期 |
| 查询间隔（秒） | 采集器主动查询采点数据的时间间隔 |
| *目标字段 | 数据区的字段名(详见HJ/T 212-2005标准文档 6.3.3.2.3 字段对照表) |
| 目标字段参数 | 目标字段中的xxx的值（详见HJ/T 212-2005标准文档附录B：常用部分污染物相关参数编码表） |
| 自定义数据字段 | 下写数据时使用 |
步骤3：点击〔保存〕按钮，配置完成。
提示：更多HJ212 2005标准协议信息请参考《HJ/T 212-2005污染源在线自动监控(监测)系统数据传输标准》。
DLT645
DLT645驱动，DL/T645-2007规约，用于连接多功能电能表。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

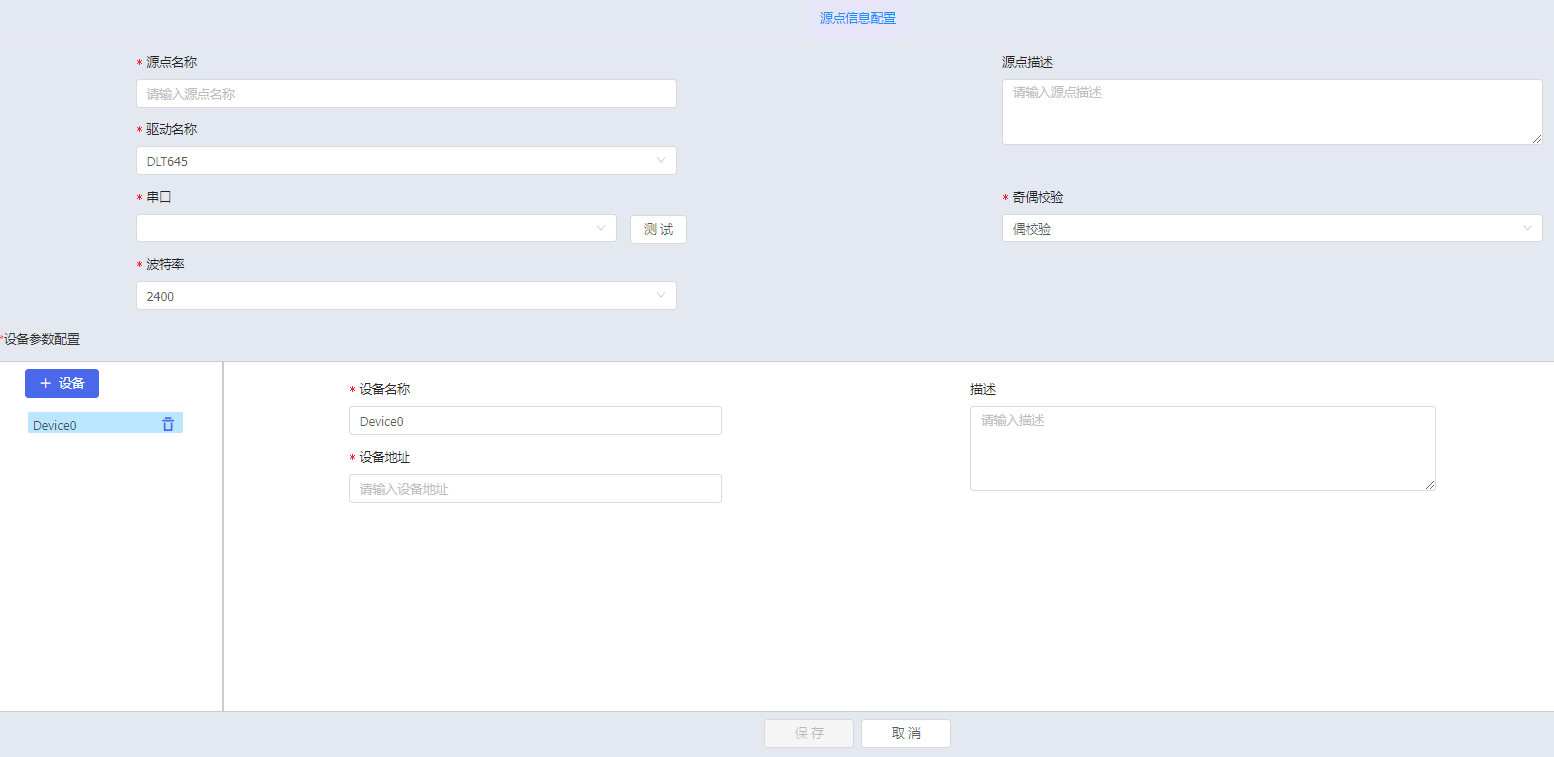

步骤2：输入源点名称、描述，驱动名称选择DLT645，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *串口 | 通信端口 | 与DLT645设备建立连接的串口名称，例如COM1。点击〔测试〕按钮测试串口连接。 |
| *波特率 | 通道工作的波特率 | 设置必须与DLT645设备对应的参数一致 |
| *奇偶校验 | 端口的错误检查类型 | 可选参数包括： 奇校验：表示如果要使数据位中1的个数为奇数，应添加奇偶校验位。 偶校验：表示如果要使数据位中1的个数为偶数，则奇偶校验位应置为1。 设置必须与DLT645设备对应的参数一致 |
步骤3：点击〔+设备〕按钮可添加多个设备，并配置设备参数，参数说明如下表。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *设备名称 | 设备名称 | 自定义名称，建议使用默认值。字母数字下划线的组合，同一个源点下唯一。 |
| *设备地址 | 电表的地址 | / |
| 描述 | 设备的描述信息 | / |
步骤4：点击〔保存〕按钮，配置完成。
新增标签
步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。

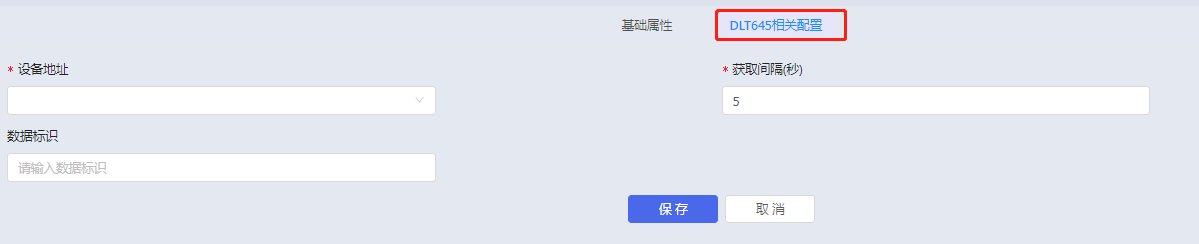

步骤2：基础属性内容输入完成后，系统自动增加相关配置属性，用于标签与底层数据的连接点设置。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *设备地址 | 格式：设备名称/电表地址 | |
| *获取间隔 | 获取电能表数据的时间间隔 | 以秒为单位设置获取频率，默认为5s |
| 数据标识 | 数据标识编码用4个字节标识不同数据项 | 具体可查阅DL/T645-2007通讯规约协议中的说明 |
步骤3：点击〔保存〕按钮，配置完成。
DLT698
DLT698驱动，DL/T 698-2017规约，用于连接多功能电能表。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

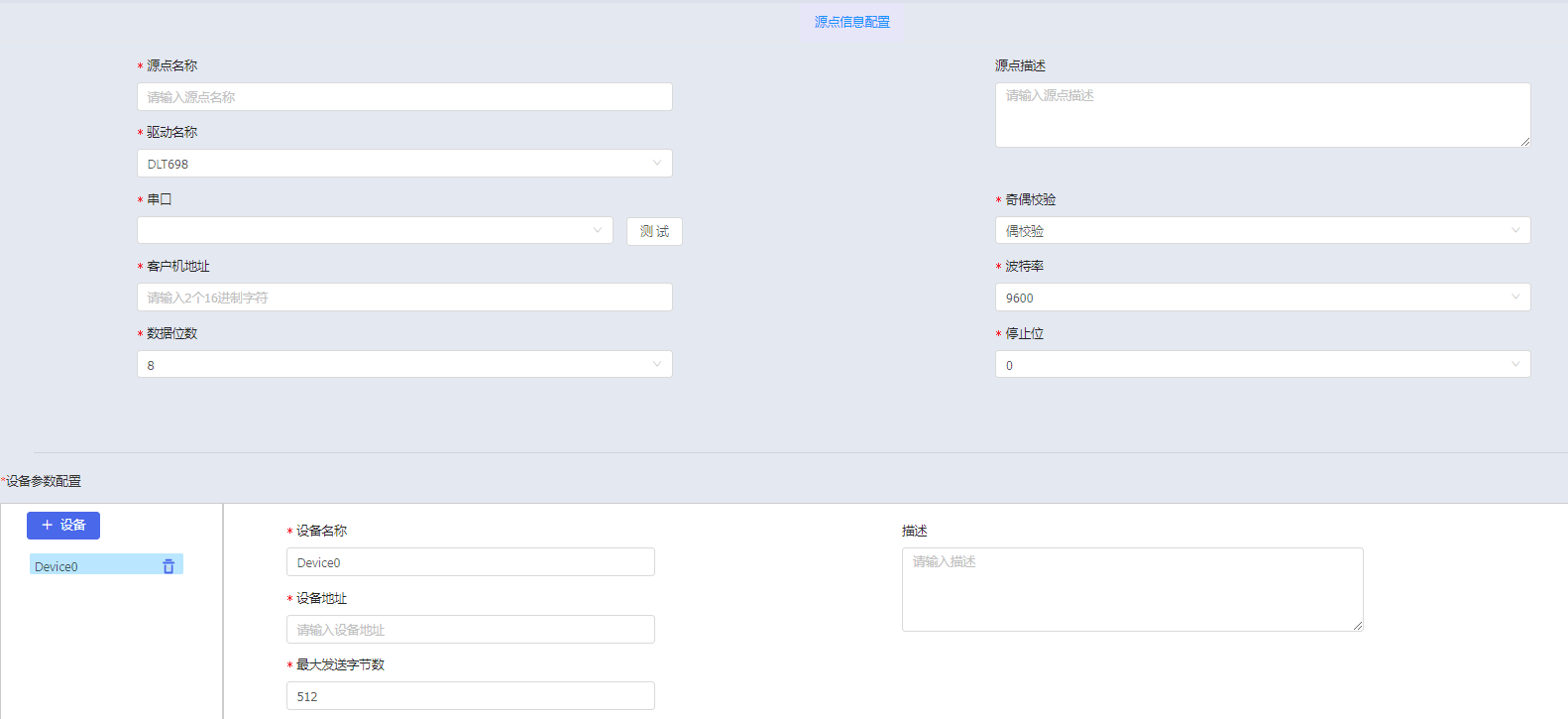

步骤2：输入源点名称、描述，驱动名称选择DLT698，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *串口 | 通信端口 | 与DLT698设备建立连接的串口名称，例如COM1。点击〔测试〕按钮测试串口连接。 |
| *波特率 | 通道工作的波特率 | 设置必须与DLT698设备对应的参数一致 |
| *奇偶校验 | 端口的错误检查类型 | 可选参数包括： 无校验：表示从此端口发送的数据位不添加奇偶校验位。 奇校验：表示如果要使数据位中1的个数为奇数，应添加奇偶校验位。 偶校验：表示如果要使数据位中1的个数为偶数，则奇偶校验位应置为1。 设置必须与DLT698设备对应的参数一致。 |
| *数据位数 | 通信过程中传输的有效数据位数 | 可选参数为5、6、7、8，默认选择为8。 设置必须与DLT698设备对应的参数一致。 |
| *客户机地址 | 格式：2个16进制字符，如A2 | |
| *停止位 | 停止位是一帧数据结束的标志，还提供了校正时钟同步的机会 | 可选1位停止位和2位停止位，默认为1位停止位。 设置必须与DLT698设备对应的参数一致。 |
步骤3：点击〔+设备〕按钮可添加多个Device，并配置Device参数，参数说明如下表。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *设备名称 | 设备名称 | 自定义名称，建议使用默认值。字母数字下划线的组合，同一个源点下唯一。 |
| *设备地址 | 电表的地址 | 即服务端地址sa |
| 描述 | 设备的描述信息 | |
| *最大发送字节数 | 最大发送数据包长度 | 取值64-1048576，默认512 |
步骤4：点击〔保存〕按钮，配置完成。
新增标签
步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。

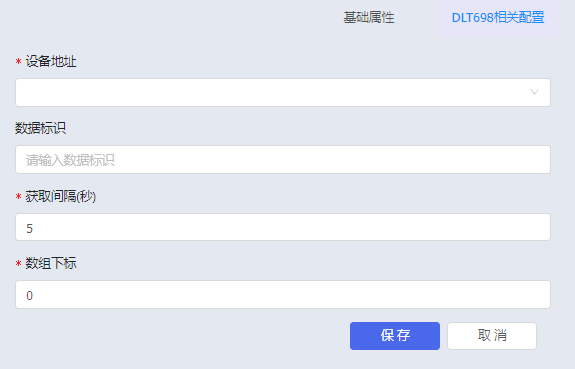

步骤2：基础属性内容输入完成后，系统自动增加相关配置属性，用于标签与底层数据的连接点设置。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *设备地址 | 格式：设备名称/电表地址 | |
| 数据标识 | 数据标识编码用于标识不同数据项 | 具体可查阅DL/T 698-2017通讯规约协议中的说明 |
| *获取间隔 | 获取电能表数据的时间间隔 | 以秒为单位设置获取频率，默认为5s。 注意：实际间隔时间与外部环境有关，可能大于设置的时间间隔 |
| *数组下标 | 获取到的数据的数组下标 | 数组下标从0开始，非数组时设置为0即可 |
步骤3：点击〔保存〕按钮，配置完成。
