三菱
三菱CNC
通过TCP/IP协议连接三菱M700系列CNC（包括M700/M700V、M70/M70V、E70）、M800系列CNC（包括M800、M800V）、C70系列CNC。
新增源点

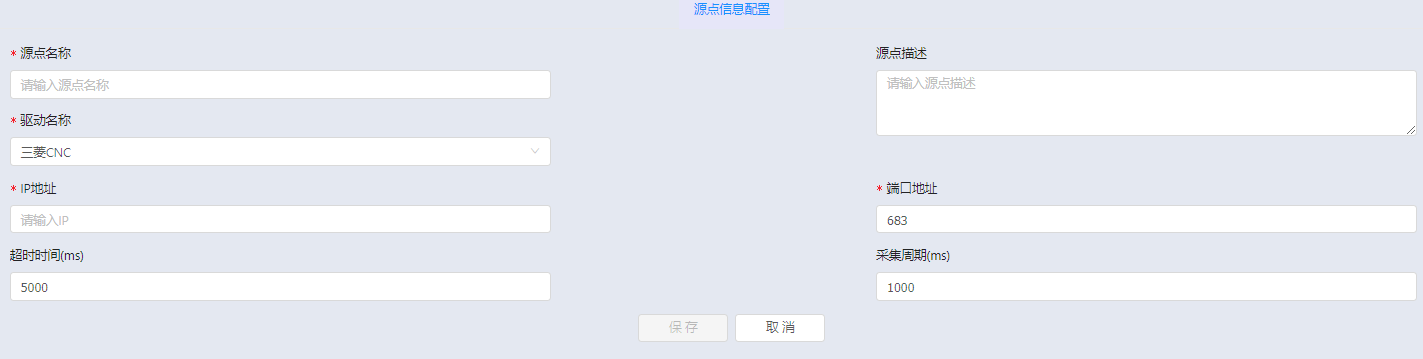

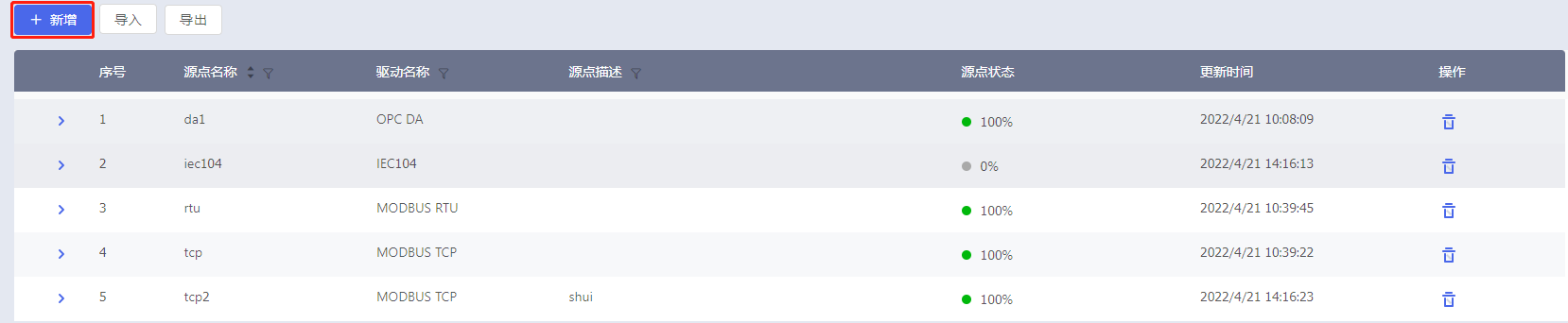

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱CNC，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为683 |
| 超时时间 | 连接设备超时的最长等待时间 | 默认值为5000，单位毫秒ms |
| 采集周期 | 数据采集周期 | 配置数据采集的时间周期，默认为1000ms |
新增标签

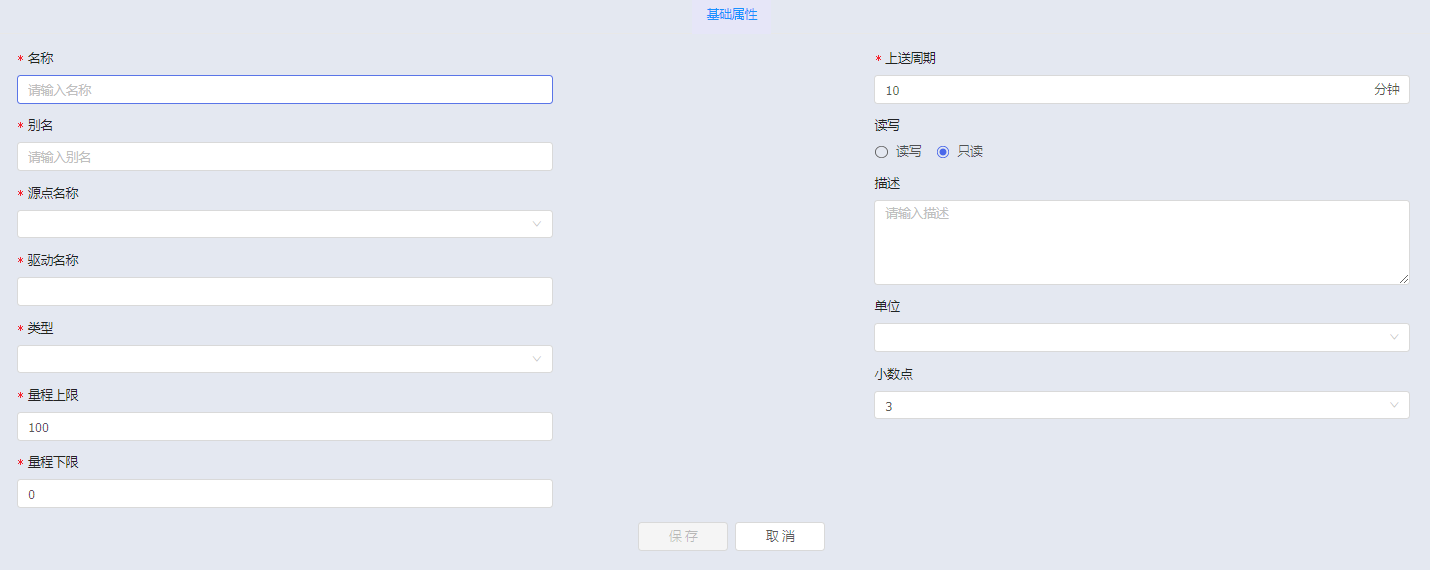

步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。

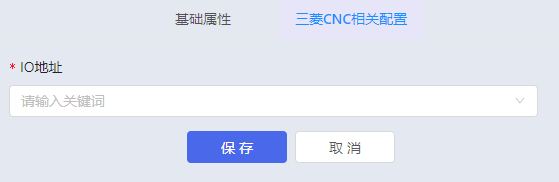

步骤2：基础属性内容输入完成后，系统自动增加相关配置属性，用于标签与底层数据的连接点设置。选择对应的IO地址，点击〔保存〕按钮，配置完成。
| 序号 | IO地址 | 数据类型 | 列表显示 |
|---|---|---|---|
| 1 | 当前工件加工数 | long long | GET_PRODUCT_COUNT_MSG |
| 2 | 当前轴数 | long long | GET_AXIS |
| 3 | 通电时间 | long long | GET_KEEP_ALIVE_TIME |
| 4 | 当前加工程序语句号 | long long | GET_SEQUENCE_NUM |
| 5 | 当前运行刀具号 | long long | GET_TOOL_NO |
| 6 | 主轴实际转速 | long long | GET_SPINDLE_ACTUAL_SPEED |
| 7 | 主轴设定转速 | long long | GET_SPINDLE_SET_SPEED |
| 8 | 主轴负载 | long long | GET_SPINDLE_LOAD |
| 9 | 自动运行时间 | long long | GET_RUN_TIME |
| 10 | 系统日期 | long long | GET_SYSTEM_DATE |
| 11 | 系统时间 | long long | GET_SYYTEM_TIME |
| 12 | 加工时间 | long long | GET_CYCLE_TIME |
| 13 | 自动启动时间 | long long | GET_START_TIME |
| 14 | 伺服轴X负载 | long long | GET_SERVO_LOAD_X |
| 15 | 伺服轴Y负载 | long long | GET_SERVO_LOAD_Y |
| 16 | 伺服轴Z负载 | long long | GET_SERVO_LOAD_Z |
| 17 | 当前加工程序内容 | string | GET_PROGRAM_BLOCK |
| 18 | CNC型号 | string | GET_VERSION |
| 19 | 当前程序名 | string | GET_PROGRAM_NO |
| 20 | 报警信息 | string | GET_ALARM_MSG |
| 21 | 进给设定转速 | double | GET_FEED_SET_SPEED |
| 22 | 进给实际转速 | double | GET_FEED_ACTUAL_SPEED |
| 23 | X轴机械位置 | double | GET_MACHINE_POSTION_X |
| 24 | Y轴机械位置 | double | GET_MACHINE_POSTION_Y |
| 25 | Z轴机械位置 | double | GET_MACHINE_POSTION_Z |
| 26 | A轴机械位置 | double | GET_MACHINE_POSTION_A |
| 27 | X轴相对位置 | double | GET_WORK_POSITION_X |
| 28 | Y轴相对位置 | double | GET_WORK_POSITION_Y |
| 29 | Z轴相对位置 | double | GET_WORK_POSITION_Z |
| 30 | A轴相对位置 | double | GET_WORK_POSITION_A |
| 31 | X轴当前位置 | double | GET_CURRENT_POSITION_X |
| 32 | Y轴当前位置 | double | GET_CURRENT_POSITION_Y |
| 33 | Z轴当前位置 | double | GET_CURRENT_POSITION_Z |
| 34 | A轴当前位置 | double | GET_CURRENT_POSITION_A |
| 35 | X轴剩余行程 | double | GET_DISTANCE_POSITION_X |
| 36 | Y轴剩余行程 | double | GET_DISTANCE_POSITION_Y |
| 37 | Z轴剩余行程 | double | GET_DISTANCE_POSITION_Z |
| 38 | A轴剩余行程 | double | GET_DISTANCE_POSITION_A |
| 39 | 当前运行模式 | string | GET_RUN_STATUS_ARR |
| 40 | 读宏变量 | 根据实际宏变量类型 | MACRO_VARIABLE |
A_1E_ASCII/A_1E_Binary
A_1E_ASCII：通过MC Qna1E ASCII协议连接三菱PLC。
A_1E_Binary：通过MC Qna1E Binary协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

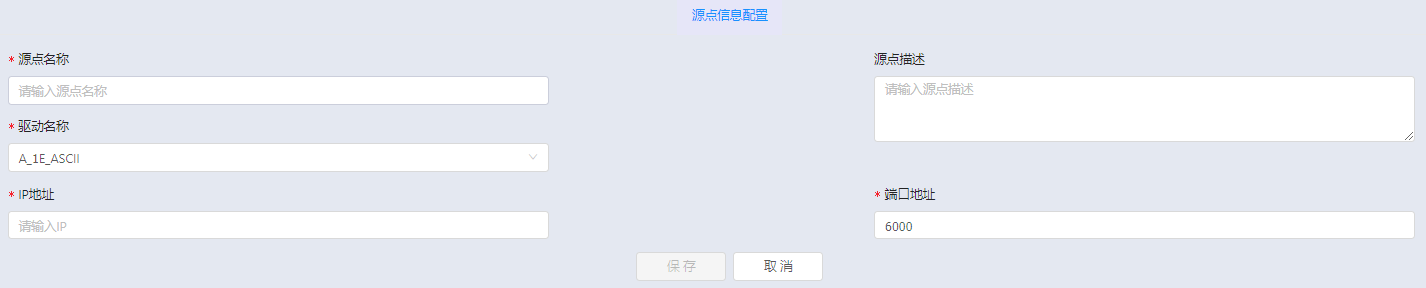

步骤2：输入源点名称、描述，驱动名称选择三菱A_1E_ASCII/A_1E_Binary，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签

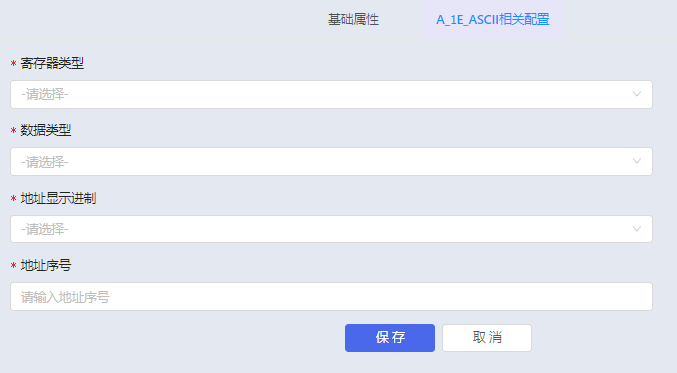

步骤1：点击标签管理信息界面的〔+新增〕按钮，展开标签基础属性。
步骤2：基础属性内容输入完成后，系统自动增加相关配置属性，用于标签与底层数据的连接点设置。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *寄存器类型 | 寄存器类型 | X（输入继电器） Y（输出继电器） M（内部继电器） L（锁存继电器） F（报警器） V（边沿继电器） B（链接继电器） S（步进继电器） D（数据寄存器） W（链接寄存器） R（文件寄存器） |
| *数据类型 | 标签数据类型 | |
| *地址显示进制 | 地址显示的进制 | 可选八进制、十进制、十六进制 |
| *地址序号 | 地址序号 | 请输入地址序号 |
| 位偏移 | 位偏移 | 仅数据格式选择bool时可选位偏移，范围0-7，选择0即从首位读取数据 |
| 字符串长度 | string类型字符串长度 | 仅数据格式选择string时可选字符串长度 |
步骤3：点击〔保存〕按钮，配置完成。
A_3C_Format
通过Qna 3C协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

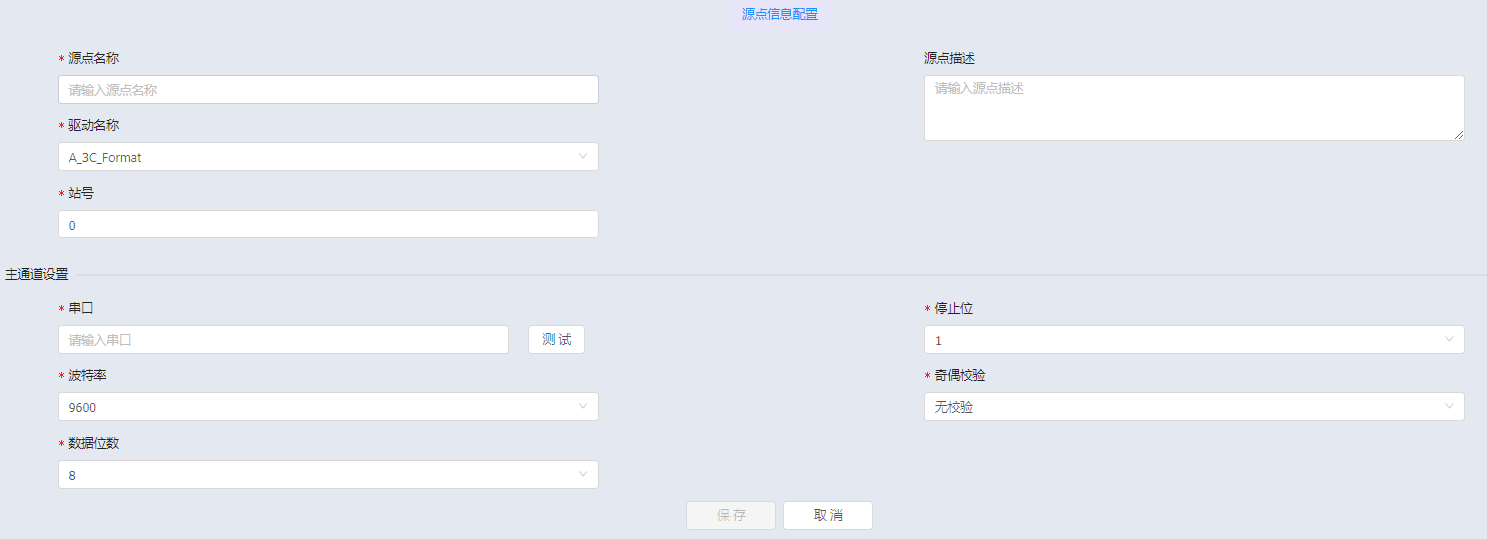

步骤2：输入源点名称、描述，驱动名称选择三菱A_3C_Format，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| 站号 | PLC站号 | PLC地址，默认为0 |
| 主通道设置 | ||
| 串口 | 串口号 | 与PLC设备建立连接的串口号，输入数字。点击〔测试〕按钮测试串口连接。 |
| 波特率 | 通道工作的波特率 | 设置必须与PLC设备对应的参数一致 |
| 数据位数 | 通信过程中传输的有效数据位数 | 可选参数为7或8，默认选择为8，设置必须与PLC设备对应的参数一致 |
| 停止位 | 停止位是一帧数据结束的标志，还提供了校正时钟同步的机会 | 可选参数为1、1.5和2，默认选择为1，设置必须与PLC对应的参数一致 |
| 奇偶校验 | 端口的错误检查类型 | 可选参数包括： 无校验，表示从此端口发送的数据位不添加奇偶校验位。 偶校验，表示如果要使数据位中1的个数为偶数，则奇偶校验位应置为1。 奇校验，表示如果要使数据位中1的个数为奇数，应添加奇偶校验位。 Mark校验，表示添加奇偶校验位，但总是被设置为0。 Space校验，表示添加奇偶校验位，但总是被设置为1。 设置必须与PLC对应的参数一致。 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
A_3C_TCP
通过Qna 3C Over TCP协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

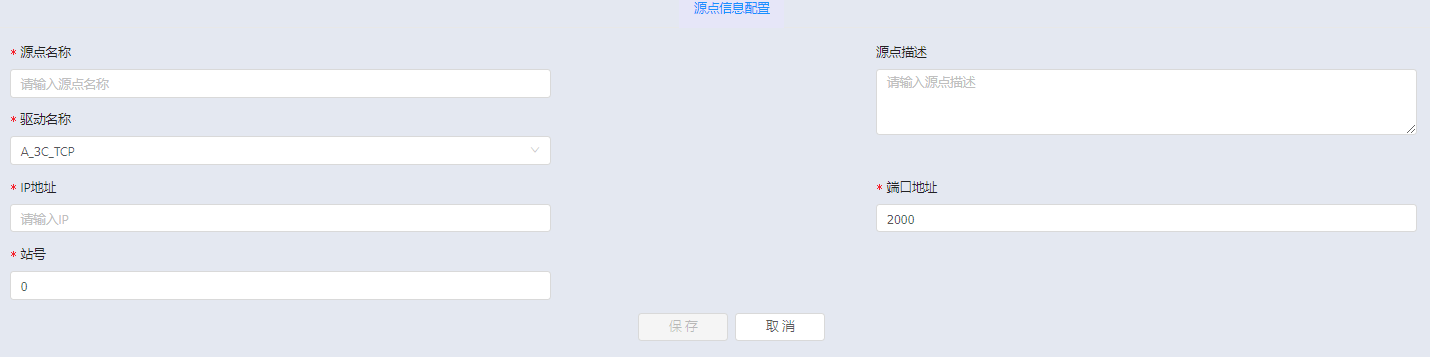

步骤2：输入源点名称、描述，驱动名称选择三菱A_3C_TCP，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为2000 |
| *站号 | PLC站号 | PLC地址，默认为0 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
Fx_Links_485
通过Fx 计算机链协议连接三菱PLC。
新增源点

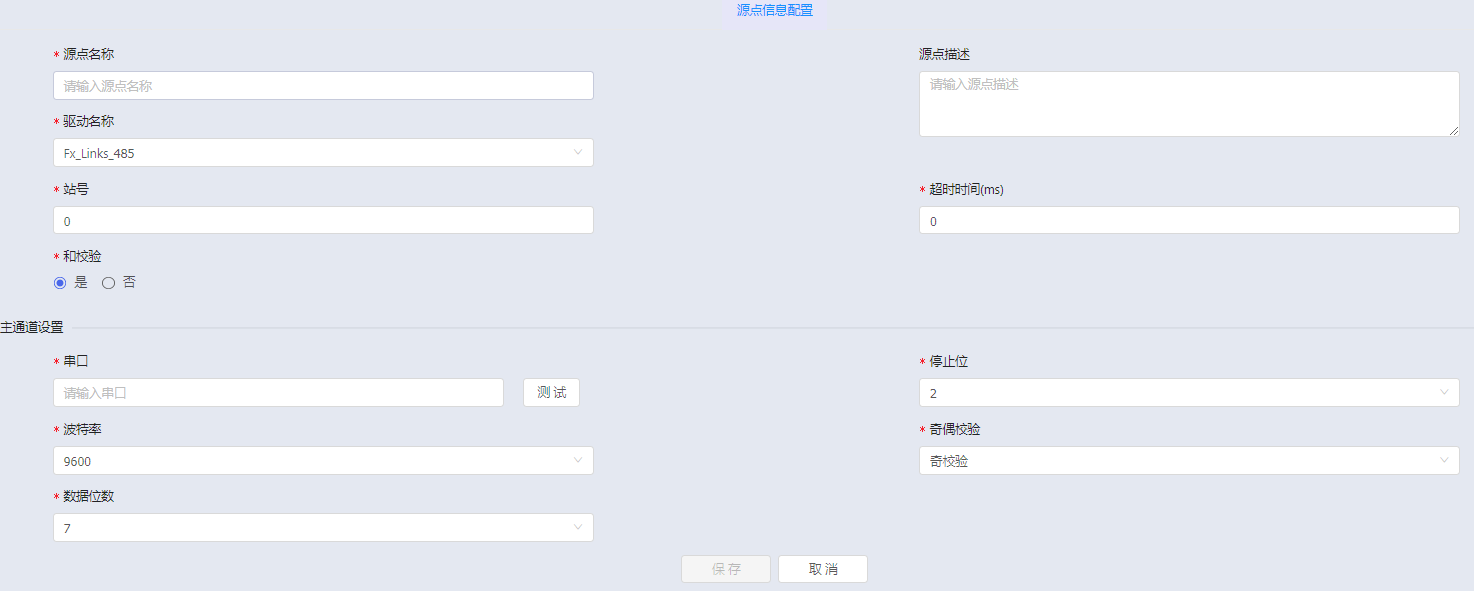

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱Fx_Links_485，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| 站号 | PLC站号 | PLC地址，默认为0 |
| 超时时间 | 连接设备超时的最长等待时间 | 默认值为0，单位毫秒ms |
| 和校验 | 设备支持“和校验”校验方式 | 可选是或否 |
| 主通道设置 | ||
| 串口 | 串口号 | 与PLC设备建立连接的串口号。点击〔测试〕按钮测试串口连接。 |
| 波特率 | 通道工作的波特率 | 设置必须与PLC设备对应的参数一致 |
| 数据位数 | 通信过程中传输的有效数据位数 | 可选参数为7或8，默认选择为7，设置必须与PLC设备对应的参数一致 |
| 停止位 | 停止位是一帧数据结束的标志，还提供了校正时钟同步的机会 | 可选参数为1、1.5和2，默认选择为2，设置必须与PLC对应的参数一致 |
| 奇偶校验 | 端口的错误检查类型 | 可选参数包括： 无校验，表示从此端口发送的数据位不添加奇偶校验位。 偶校验，表示如果要使数据位中1的个数为偶数，则奇偶校验位应置为1。 奇校验，表示如果要使数据位中1的个数为奇数，应添加奇偶校验位。 Mark校验，表示添加奇偶校验位，但总是被设置为0。 Space校验，表示添加奇偶校验位，但总是被设置为1。 设置必须与PLC对应的参数一致。 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
Fx_Links_TCP
通过Fx 计算机链协议 Over TCP协议连接三菱PLC。
新增源点

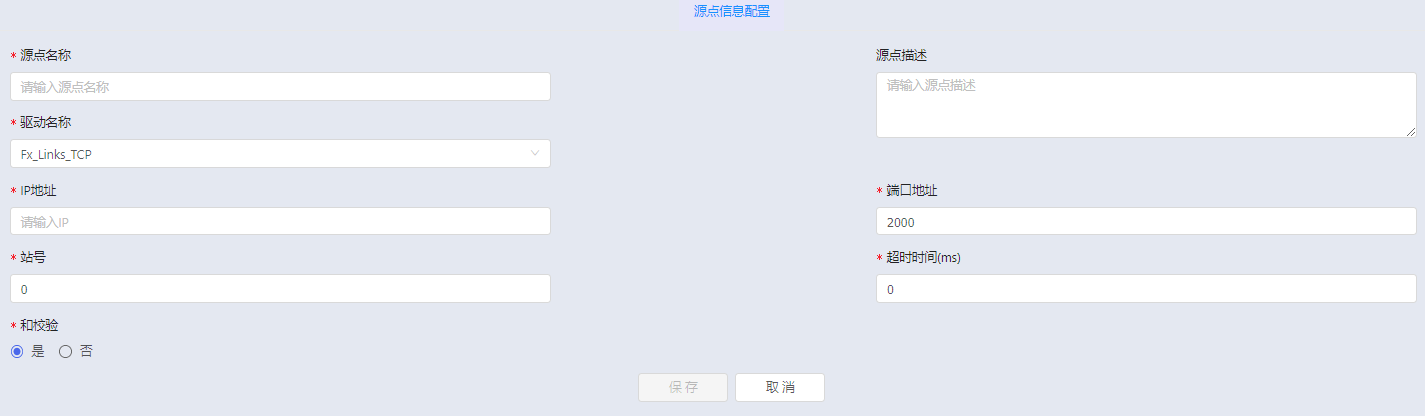

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱Fx_Links_TCP，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为2000 |
| 站号 | PLC站号 | PLC地址，默认为0 |
| 超时时间 | 连接设备超时的最长等待时间 | 默认值为0，单位毫秒ms |
| 和校验 | 设备支持“和校验”校验方式 | 可选是或否 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
Fx_Serial
通过Fx 编程口协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

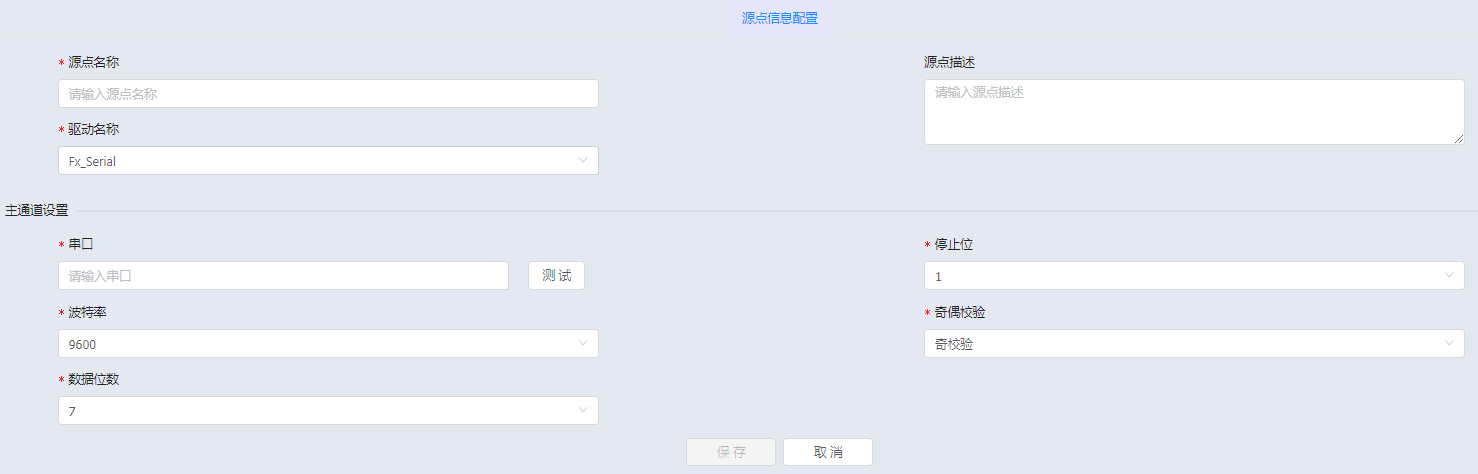

步骤2：输入源点名称、描述，驱动名称选择三菱Fx_Serial，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| 主通道设置 | ||
| COM | 串口号 | 与PLC设备建立连接的串口号。点击〔测试〕按钮测试串口连接。 |
| 波特率 | 通道工作的波特率 | 设置必须与PLC设备对应的参数一致 |
| 数据位数 | 通信过程中传输的有效数据位数 | 可选参数为7或8，默认选择为7，设置必须与PLC设备对应的参数一致 |
| 停止位 | 停止位是一帧数据结束的标志，还提供了校正时钟同步的机会 | 可选参数为1、1.5和2，默认选择为1，设置必须与PLC对应的参数一致 |
| 奇偶校验 | 端口的错误检查类型 | 可选参数包括： 无校验，表示从此端口发送的数据位不添加奇偶校验位。 偶校验，表示如果要使数据位中1的个数为偶数，则奇偶校验位应置为1。 奇校验，表示如果要使数据位中1的个数为奇数，应添加奇偶校验位。 Mark校验，表示添加奇偶校验位，但总是被设置为0。 Space校验，表示添加奇偶校验位，但总是被设置为1。 设置必须与PLC对应的参数一致。 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
Fx_Serial_TCP
通过Fx Serial TCP协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

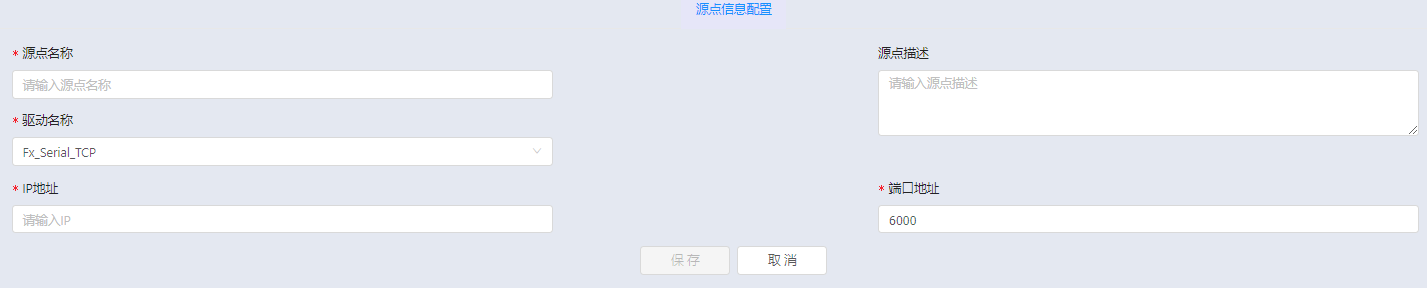

步骤2：输入源点名称、描述，驱动名称选择三菱Fx_Serial_TCP，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
MC_ASCII
通过MC Qna3E ASCII协议连接三菱PLC。
新增源点

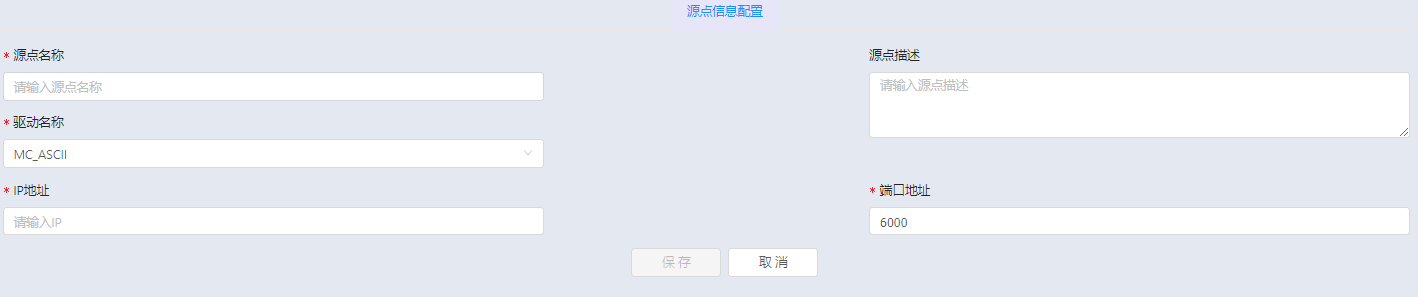

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱MC_ASCII，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
MC_UDP_ASCII
通过MC Qna3E ASCII UDP协议连接三菱PLC。
新增源点

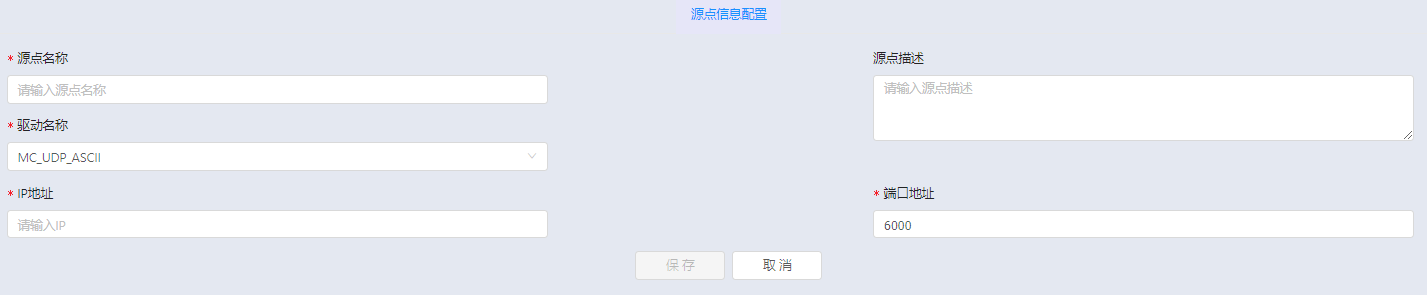

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱MC_UDP_ASCII，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
MC_Binary
通过MC Qna3E Binary协议连接三菱PLC。
新增源点

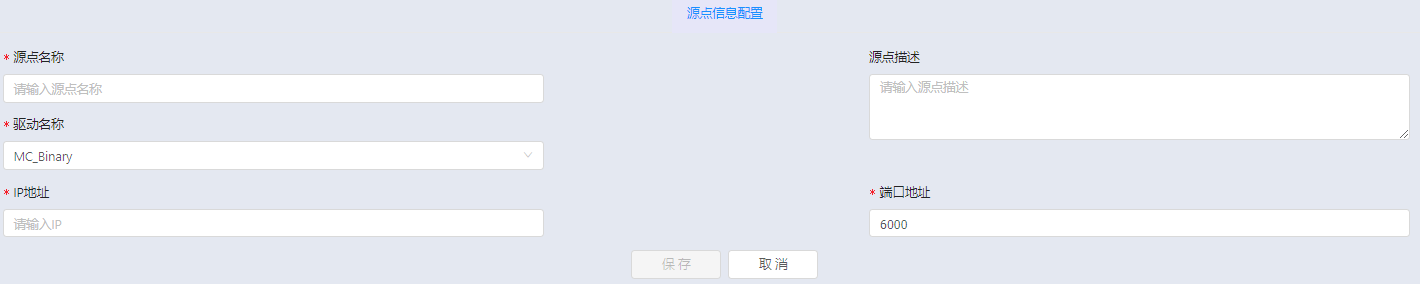

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。

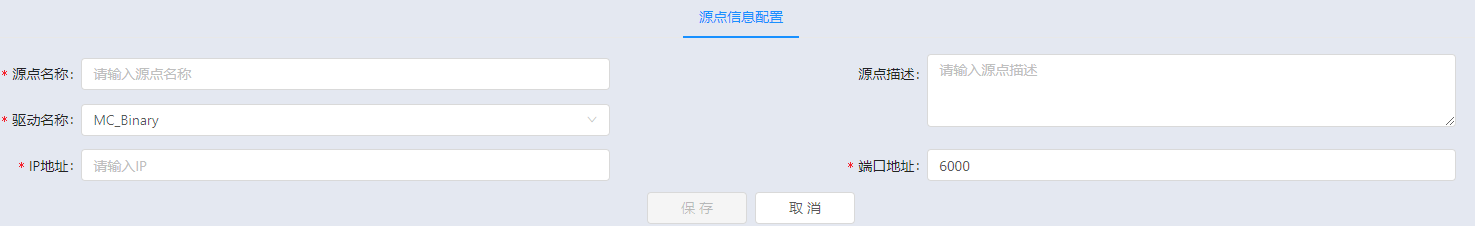

步骤2：输入源点名称、描述，驱动名称选择三菱MC_Binary，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
MC_R_Binary
通过MC R Serial Qna3E Binary协议连接三菱PLC。
新增源点
步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱MC_R_Binary，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
MC_UDP_Binary
通过MC Qna3E Binary UDP协议连接三菱PLC。
新增源点

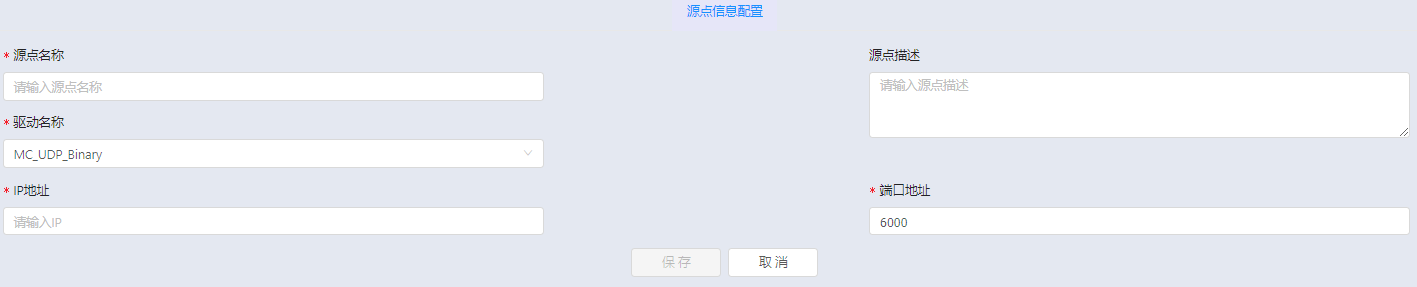

步骤1：点击源点管理信息界面的〔+新增〕按钮，展开源点信息配置。
步骤2：输入源点名称、描述，驱动名称选择三菱MC_UDP_Binary，系统会根据选择的驱动名称展开该驱动需要输入的信息。
| 参数名 | 含义 | 说明 |
|---|---|---|
| *IP地址 | 设备IP地址 | |
| *端口地址 | 端口号 | 默认值为6000 |
新增标签
请参考A_1E_ASCII/A_1E_Binary。
