软件入门

X-Collector数据采集软件（以下简称“采集器软件”）用于满足工业企业信息化集成、数据管理的需求，系统提供多种工业标准数据协议接入能力，如OPC、Modbus TCP、Modbus RTU、IEC104等，支持国内外主流厂家的PLC、DCS、SCADA等系统的实时数据接入。实现数据实时采集并传输给supOS平台进行实时数据集成、处理和归档和生产指标统计等应用所需。

本软件具有与智能设备、异构系统的实时通信、数据采集、即时显示、即时反馈、自动传输功能。为现场数据的真实性、有效性、实时性、可用性提供了保证，为实现集控制、优化、调度、管理、经营于一体的新模式应用奠定数据基础。

术语表

技术指标

• 单个采集器支持50000点通信。

• 单个supOS支持接收多个采集器上送的数据；单个采集器支持向多个supOS上送数据。

网络拓扑图

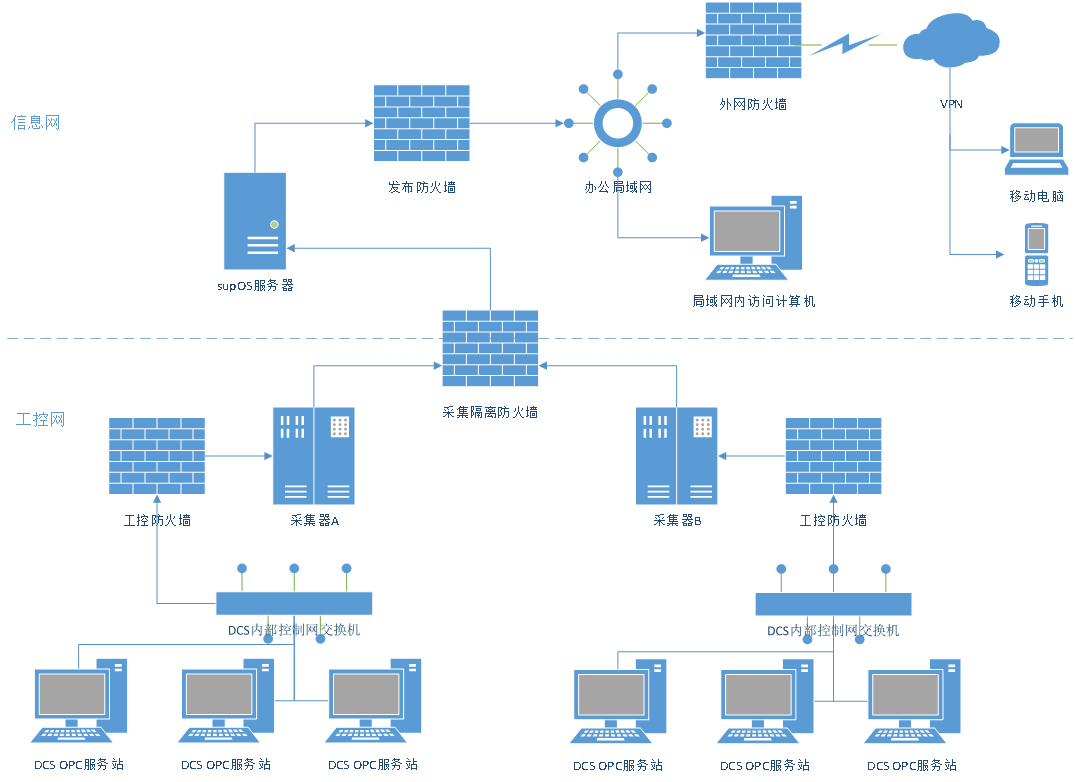

如下图所示为典型应用的网络拓扑图，工厂内有两套DCS控制系统需要接入supOS工业操作系统，实现数据的集成与融合，DCS连接X-Collector数据采集软件将数据传输至supOS服务器，通过supOS工业操作系统可以将数据在多个网段上进行Web发布，用户可以在公司办公网络与Internet网络上通过PC、手机或PAD等移动端进行访问。

登录

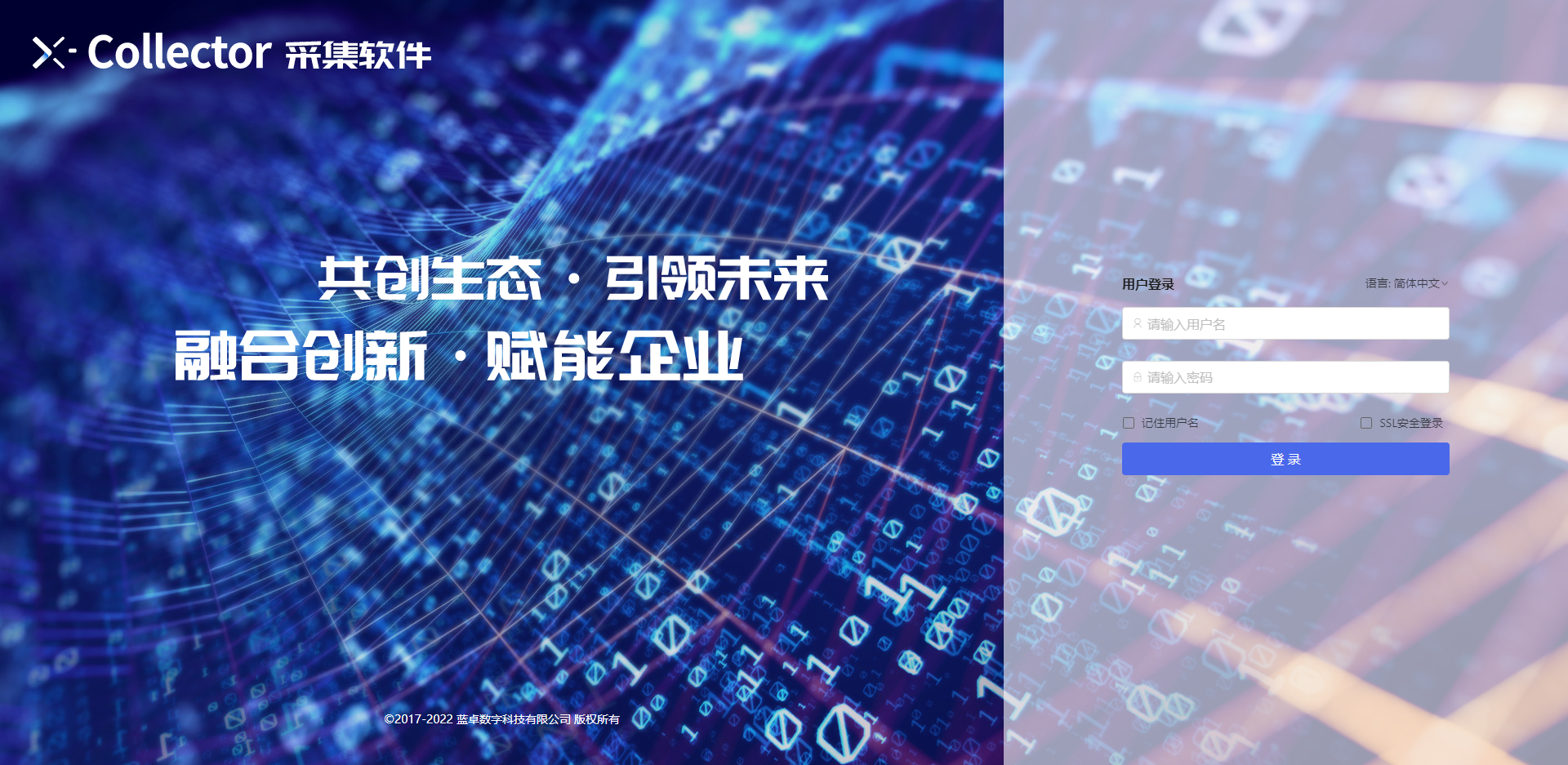

在浏览器（推荐使用Chrome浏览器）中输入服务器地址http://IP地址，在用户登录界面输入用户名及密码，点击〔登录〕按钮，登录成功，首次登录后请及时修改密码。

默认登录用户名：admin；密码：admin。

• 语言：可选择操作界面的语言为“简体中文”或“English”。

• 记住用户名：在浏览器中记住用户名，下次登录默认使用该用户名。

• SSL安全登录：保障Internet数据传输的安全。

注意：采集器服务器运行过程中，必须保证管理员帐户登录，不能注销或休眠。

界面认识

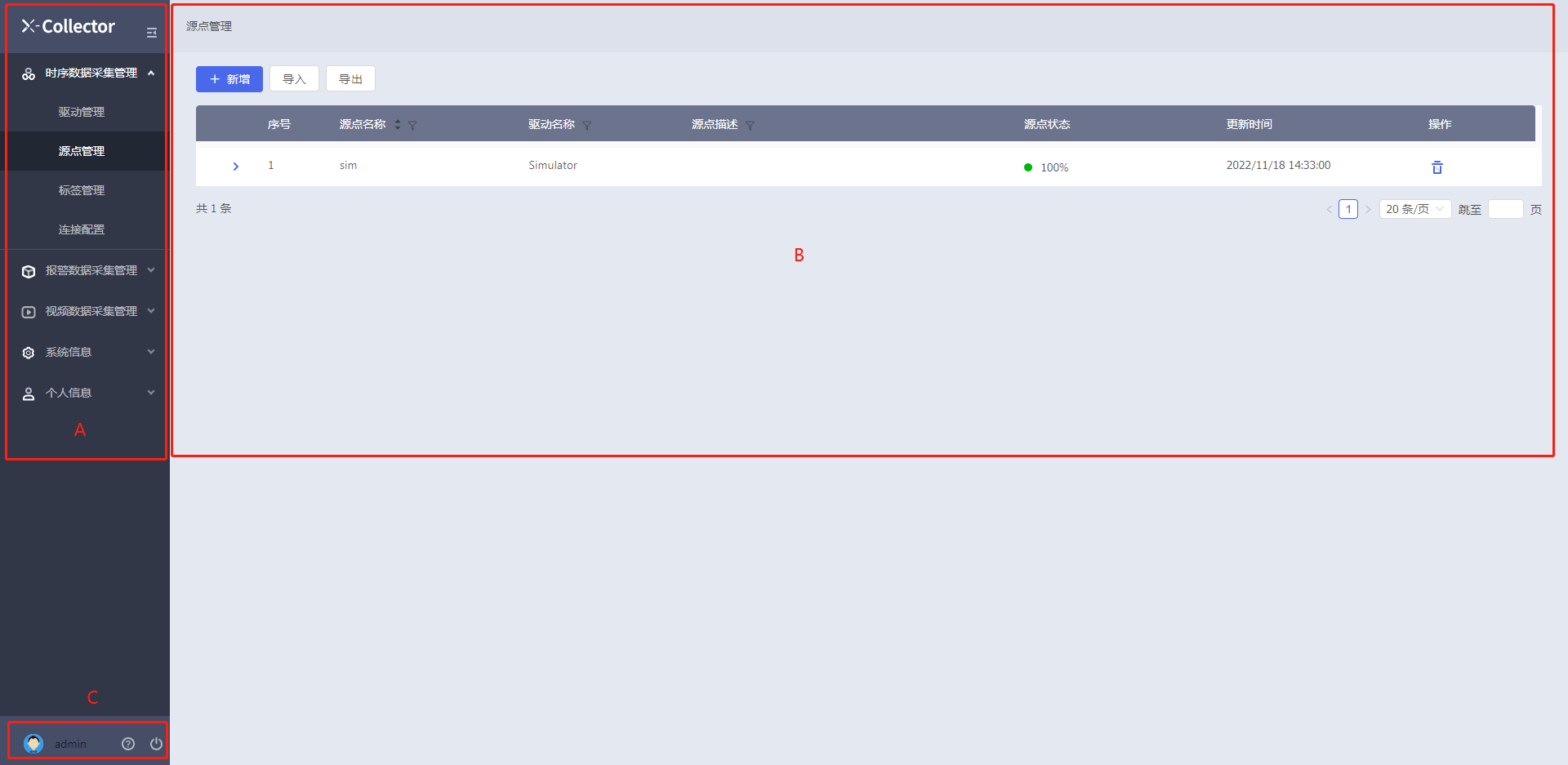

登录采集器软件后如下图所示。界面的信息分成四部分，包括菜单（A区域）、显示信息（B区域）、用户操作（C区域）。

菜单

菜单包含时序数据采集管理、报警数据采集管理、视频数据采集管理、系统信息和个人信息。

时序数据采集管理

• 驱动管理：显示采集器软件支持接入的时序数据驱动类型，可根据驱动类型进行分类筛选。

• 源点管理：对时序数据源点进行新增、编辑、删除等操作。

• 标签管理：对时序数据标签进行新增、编辑、删除等操作。

• 连接配置：显示X-Collector软件与supOS系统鉴权配置信息，对时序数据采集鉴权进行相应控制。

报警数据采集管理

• 源点管理：对OPC AE源点进行新增、编辑、删除等操作。

• 标签管理：对OPC AE标签进行新增、编辑、删除等操作。

• 连接配置：显示X-Collector软件与supOS系统鉴权配置信息，对报警数据采集鉴权进行相应控制。

视频数据采集管理

• 驱动管理：显示采集器软件支持接入的视频数据驱动类型，可根据驱动类型进行分类筛选。

• 源点管理：对视频源点进行新增、编辑、删除等操作。

• 连接配置：显示采集器视频源信号的鉴权配置信息，对视频源接入鉴权进行相应控制。

系统信息

• 日志管理：查看采集器日志记录。

• 系统配置：配置X-Collector软件登录页信息、版本信息和产品LOGO。

• 版本信息：显示系统版本信息。

个人信息

• 修改密码：修改登录系统的密码。

用户操作

• ：显示登录账号头像及用户名。

• 在线帮助：显示在线帮助文档。

• 退出：退出系统按钮。

显示信息

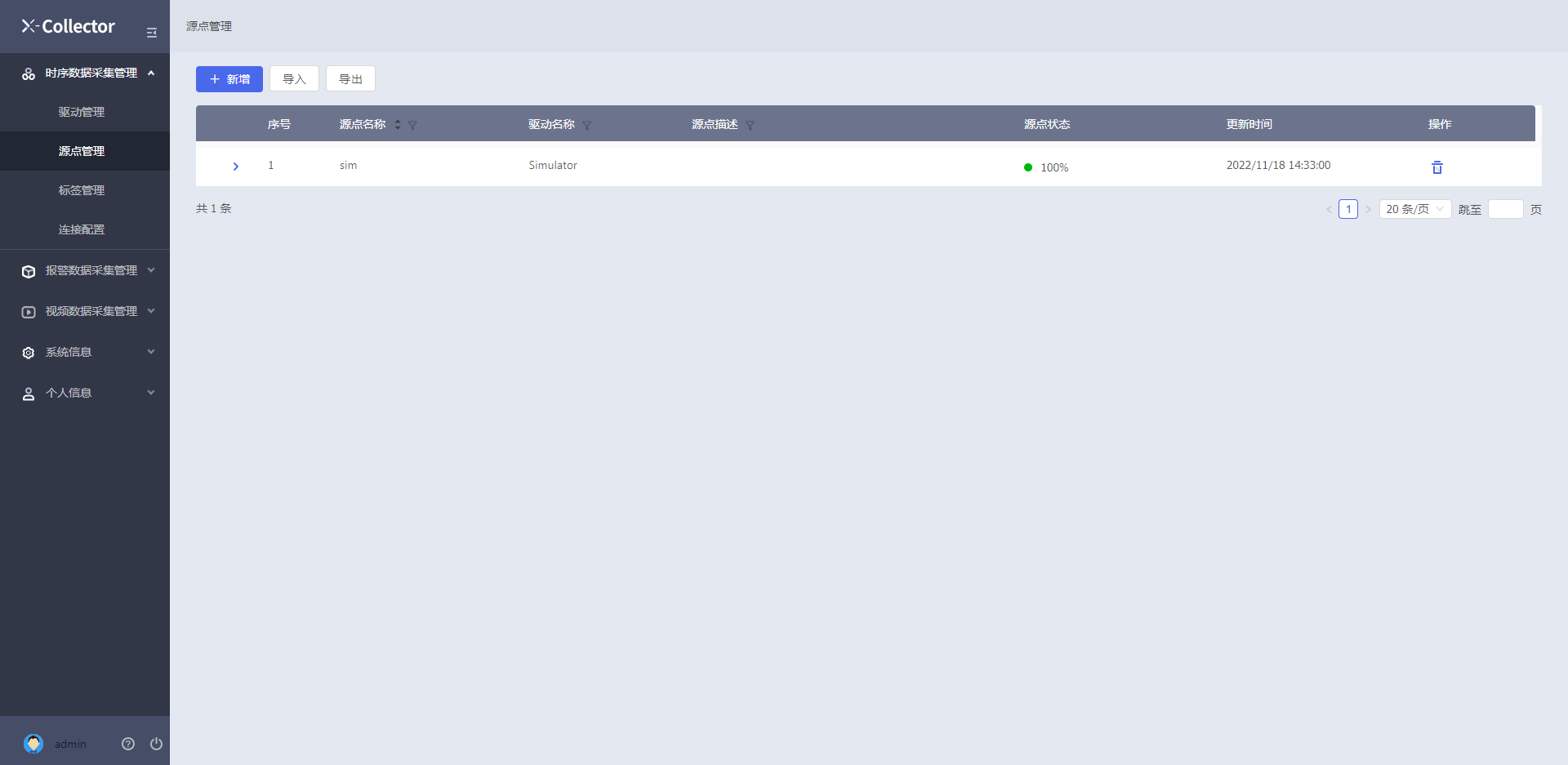

根据菜单显示对应的信息，下图为源点管理对应的信息界面示例。
